Az ipari üzemek és építési infrastruktúrák egyre összetettebbé válnak. Így még érzékenyebbek lesznek a túlfeszültség által okozott károkra. Emellett a digitalizáció is növeli a csatlakozók számát és adatáramlást, amelyet nem lehet megszakítani. A megbízható villám- és túlfeszültség-védelem gondoskodik a rendszer rendelkezésre állásáról, véd az adatvesztés ellen és növeli a hozzáadott értéket.
A Weidmüller kínálatában évek óta szabványos villám- és túlfeszültség-védelemmel ellátott termékeket kínál, és maximális megbízhatósággal fejleszti személyre szabott túlfeszültség-védelmi megoldásait. A VARITECTOR jól bevált túlfeszültség-védelmei immár teljesítményrendszerekhez, I&C komponensekhez és adat interfészekhez is elérhetőek.
A VARITECTOR túlfeszültség-védelmi készülékei megbízhatóan előzik meg a villám és túlfeszültség által okozott károkat. Megfelelnek a nemzetközi szabványoknak, és maximális védelmet kínálnak befektetésének.
A VARITECTOR túlfeszültség-védelmi készülékei helytakarékosak és egyszerűen beszerelhetőek. Minden követelménynek megfelelnek a kockázatok minimalizálása, a fokozott hatékonyság és a jövőbemutató működés érdekében.
A VARITECTOR túlfeszültség-védelmi készülékei 315 A-ig lehetővé teszik a biztosíték nélküli működést, előfigyelmeztető jelzéssel, valamint opcionálisan távoli jelkapcsolattal is rendelkeznek a funkciók egyszerű felügyeletéért.
A VARITECTOR PU AC BS60 a nagyobb elosztó szekrényekbe szerelt elektronikus komponenseket és készülékeket védi, és szerszám nélkül pattintható a 60 mm-es gyűjtősín-rendszerekbe. A komponensek kóboráramtól mentes változatként vagy integrált biztosítékkal ellátott változatként érhetők el.
A VARITECTOR PU PV sorozat új monoblokk komponensei 600 V és 1500 V közötti generátorfeszültségek során védik a PV alkalmazásokat. A globális használatra vonatkozó legújabb EN szabványoknak megfelelnek. Emellett megbízható túlfeszültség-védelmet ötvöznek jövőbiztos teljesítménnyel; ez elengedhetetlen a rendszer rendelkezésre állásának és nyereségességének maximálisra növeléséhez.

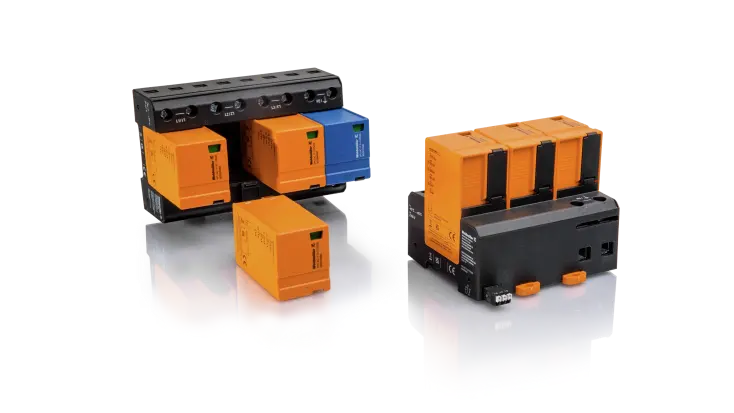

Az I. típusú, 25 kA VPU sorozat bevált túlfeszültségvédő készülékei már integrált előbiztosítékkal rendelkező változatokban is rendelkezésre áll. Így nincs szükség további biztosítékra az SPD előtt. Az alkalmazás-specifikus termékkonfigurációk különböző hálózati típusokhoz érhetők el.

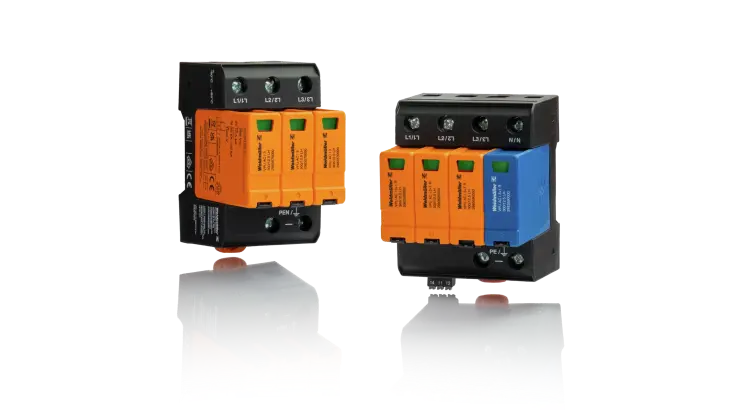

A VARITECTOR PU AC I+II típus ipari üzemekben, valamint magán- és középületekben egyaránt megtalálható. Az egyre több érzékeny készülék a tápellátás még kifinomultabb villám- és túlfeszültségvédelmét igényli.

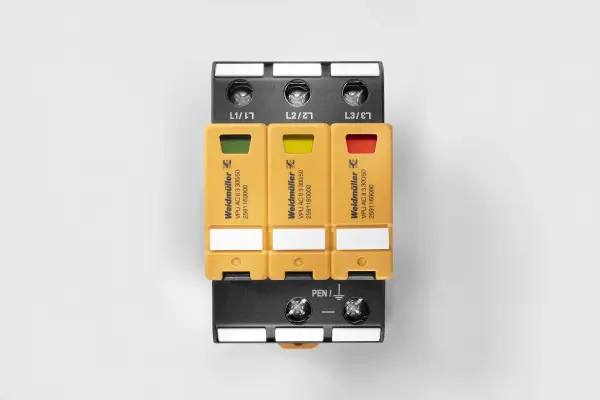

A túlfeszültség elleni védelem minden kereskedelmi és privát ingatlan kötelező eleme a DIN VDE 0100-443 és -534 szabványok értelmében. A helytakarékos, 40 mm-es sínrendszerre szerelhető kialakítás a legmagasabb szintű védelmet garantálja a legkisebb helyigény mellett.

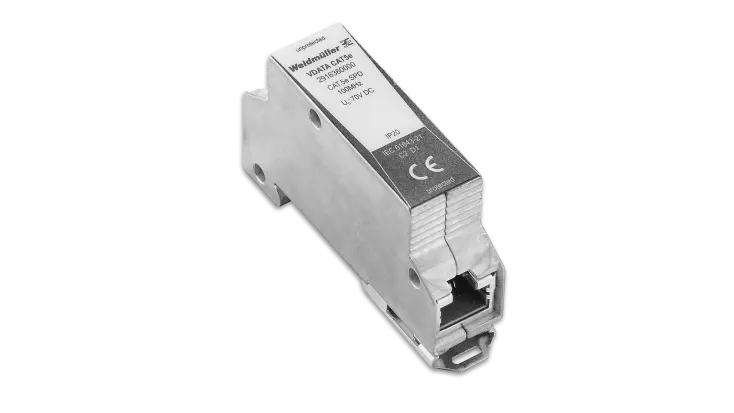

Az adat-interfészek rendkívül érzékenyek. Ezért különösen jó védelmet igényelnek a túlfeszültségek ellen. Ugyanakkor alapvetően fontos annak a biztosítása is, hogy a kioltó áramkörnek ne legyen negatív hatása az adatátvitelre.
A fotovoltaikus rendszerek számos hatásnak ki vannak téve az elhelyezkedésük miatt. A VPU PV sorozat fotovoltaikus levezetői védik a fotovoltaikus rendszereket a túlfeszültség által okozott károkkal szemben. Emellett a DIN EN 60364-7-712 / VDE 0100-712 követelményeinek is megfelelnek.
Védi az infrastruktúrát. Biztosítja a tápellátást.
A túlfeszültség által okozott károk miatti meghibásodás elkerülése érdekében megbízható védelemre van szükség. A VARITECTOR Túlfeszültség-védelmi készülékeinek széles választéka védi a teljesítményt, jeleket és adatátvitelt minden infrastruktúra rendszerben – a tápellátási rendszerektől, jelelosztó dobozoktól és reteszelő rendszerektől kezdve a digitális vezetékekig. A kompakt modulok fokozzák a hatékonyságot és kevesebb erőfeszítést igényelnek a karbantartáshoz, hibaelhárításhoz és újratanúsításhoz. Ez önmagában egy éven belül kifizetődővé teszi a befektetést.
Segédletünkkel kiválaszthatja a kívánt villám- és túlfeszültség-védelmi termékek specifikációit, és megjelenik egy áttekintés, a kiválasztásnak megfelelő Weidmüller termékekkel.
Ez egy YouTube-videó. A videóra kattintva Ön elfogadja a Google/YouTube adatvédelmi szabályzatát és felhasználási feltételeit . Ön elfogadja a mi Adatvédelmi szabályzatunkat is.
Az új épületek, berendezések és energiarendszerek építésének egzisztenciális és normatív követelményét jelenti a villám- és túlfeszültség-védelem. Ez is fontos a GFR számára.
Ez egy YouTube-videó. A videóra kattintva Ön elfogadja a Google/YouTube adatvédelmi szabályzatát és felhasználási feltételeit . Ön elfogadja a mi Adatvédelmi szabályzatunkat is.
Ismerje meg VARITECTOR PU S-Line kínálatunkat: biztonságos, hatékony és rendkívül helytakarékos! További információkat tudhat meg innovatív fázis HAD-technológiánkról.
Ez egy YouTube-videó. A videóra kattintva Ön elfogadja a Google/YouTube adatvédelmi szabályzatát és felhasználási feltételeit . Ön elfogadja a mi Adatvédelmi szabályzatunkat is.
Ebből a videóból megtudhatja, mi a túlfeszültség-védelem, milyen típusú túlfeszültségek léteznek, és ezek mit okozhatnak.
Ez egy YouTube-videó. A videóra kattintva Ön elfogadja a Google/YouTube adatvédelmi szabályzatát és felhasználási feltételeit . Ön elfogadja a mi Adatvédelmi szabályzatunkat is.
Ebből a videóból többet tudhat meg a túlfeszültségvédő készülékek komponenseiről, és a működésükről.
Ez egy YouTube-videó. A videóra kattintva Ön elfogadja a Google/YouTube adatvédelmi szabályzatát és felhasználási feltételeit . Ön elfogadja a mi Adatvédelmi szabályzatunkat is.
Ebből a videóból megtudhatja, hogyan válassza ki a megfelelő villám- és túlfeszültségvédő készüléket a berendezései számára, és információkat kaphat a különböző telepítési helyszínekről és levezetőkről is.
A villámcsapás és a túlfeszültség-impulzus által okozott jellemző károk közé tartozik például a konnektorok vagy kábelek kimozdulása a falból, az elszenesedett vagy megégett SMD alkatrészek, de legrosszabb esetben akár tűz is keletkezhet.
Teljes körű védelem csak úgy érhető el, ha az elektromos vezetékeket, az adatkábeleket és a jelvezetékeket is túlfeszültségvédő készülék (SPD) védi. Ezenkívül az állandó referenciapotenciál is fontos.
Mert a túlfeszültségvédő készülékek (SPD) használatát az alkalmazandó szabványok írják elő!
A VDE 0185-305 (DIN EN 62305) általános villámvédelmi szabványon kívül a DIN VDE 0100-443 (IEC 60364-4-44) és -534 (IEC 60364-5-53) is betartandó. Ezek a szabványok pontosan meghatározzák, hogy MIKOR kell túlfeszültség-védelmet alkalmazni, HOVA kell beszerelni, és HOGYAN kell megfelelően telepíteni.
A túlfeszültség-védelem szempontjából az energiabetáplálási és az elosztási területek fontosak. A tápvezetékek védelme az alapja az összes elektromos és elektronikus alkatrész védelmének, még a legkisebb és legérzékenyebb alkatrészek védelmének is.
Általánosságban elmondható, hogy a túlfeszültségvédő készülékeket (SPD) mindig oda kell beszerelni, ahol a kábeleket bevezetik a kapcsolószekrénybe – párhuzamosan az energiabetáplálással, és a lehető legrövidebb útvonalon.
A villám- és túlfeszültségvédelmi megoldásokat kizárólag olyan szakképzett villanyszerelők telepíthetik, helyezhetik üzembe és tarthatják karban, akik ismerik a hazai és nemzetközi jogszabályokat, előírásokat és szabványokat.
Ha a túlfeszültségvédő készülék megsérül vagy meghibásodik, akkor nem szabad telepíteni. Ha a készüléken az állapotjelző pirosan világít, akkor ki kell cseréltetni egy szakemberrel. A túlfeszültségvédő készüléket tilos kinyitni. A szigetelésvizsgálat elvégzéséhez a túlfeszültségvédő készülékeket (SPD) a vizsgálat idejére le kell választani a rendszerről, például a bedugható leválasztó kihúzásával vagy a termék hálózatról való teljes leválasztásával.
A túlfeszültség-védelmi levezető olyan készülék, amely megóvja az elektromos berendezéseket a villámcsapás vagy túlfeszültség okozta károktól. A normál működés során a túlfeszültségvédő készülék passzív komponens, és nagy impedanciával rendelkezik. A levezető csak túlfeszültség esetén válik vezetőképessé, így a túlfeszültség impulzusból származó energia a földbe távozhat.
