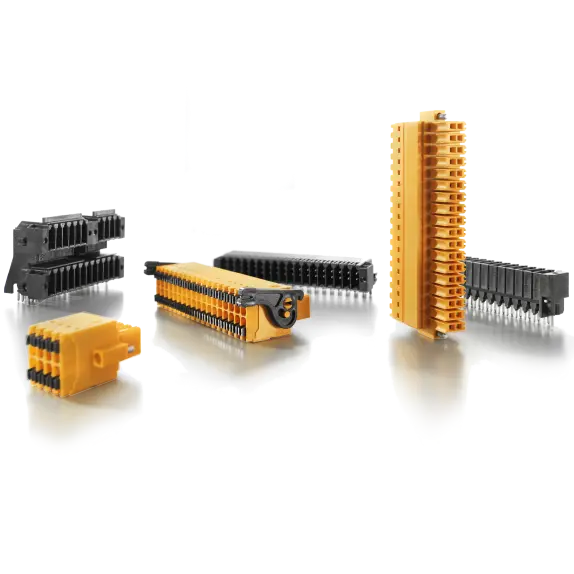

A kétszintes, 3,5 mm méretű OMNIMATE Signal csatlakozó, a berendezés-miniatürizálás és az egyidejű funkcióbővítés között félúton helyezkedik el. Ezzel a dugaszolható rendszerrel könnyű dolgozni, annak ellenére, hogy kis helyre sűrítve bővített funkciókat kínál. Ezt a közvetlen PUSH IN csatlakozómechanizmussal, a szerszám nélküli csatlakoztatással és bontással, a tűs dugasz érintésvédettségével, valamint az összes csatlakozópont könnyen olvasható jelölésével éri el.
Ezek a jellemzők a rendkívül gyakorlat-orientált fejlesztés eredményei. Az eszközgyártók, mint például a KEB követelményei átszivárogtak a csatlakozók kialakításába.
Funkcionális követelmények gyakorlati megvalósítása
A KEB egyik fő üzleti területe a meghajtások és a vezérlőelektronikák gyártása. A COMBIVERT frekvenciaátalakító termékcsalád akár 900 kW teljesítményig használható, és teljesíti a szigorú általános mechanikai és rendszertervezési követelményeket. A KEB ugyanilyen szigorú követelményeket támaszt az eszközcsatlakoztatási rendszerekkel szemben is. A KEB fejlesztési részlegének vezetője, Bodo Broszeit, így számol be a Weidmüllerrel való szoros együttműködésről.
Először is, lényeges szempont a dugaszolhatóság, ami lehetővé teszi ügyfeleink számára az előszerelt kábelkötegek használatát. A másik szempont a B2CF-be beépített közvetlen PUSH IN csatlakozómechanizmus, és ügyfeleink számára jobb megoldást jelent, mint a régi húzórugós megoldás.
A KEB minden új készülékcsaládjában a B2CF 3.5 jelcsatlakozót használja. Hogyan is történt ez?
Broszeit: Minden jelenlegi eszközünk az előző, húzórugós B2L típusú csatlakozórendszert alkalmazza. Több, ugyanolyan telepítési sűrűségű NYÁK-sorkapcsot hasonlítottunk össze. A B2L csatlakozót a szerszám nélküli, excenteres kioldás miatt választottuk, minden pólusszámhoz. A hüvelyes érintkezősor a gyakorlatban jól bevált.
Ugyanakkor bebizonyosodott, hogy volt hely a fejlesztésre. Például a csavaros csatlakozás és a kis méretű címkézés területén. Ezeket a fejlesztési területeket megbeszéltük a Weidmüllerrel, így bevehettük őket az új B2CF hüvelyes érintkezősor fejlesztésébe. Ezt a terméket fogjuk használni az összes áramköri lapon, mivel nem csak a mi követelményeinknek felel meg, hanem az ügyfeleink igényeinek is.
Mik a fő előnyei az Önök számára annak, hogy ezt tovább tudták adni az ügyfeleiknek?
Broszeit: Először is, lényeges szempont a csatlakoztathatóság, ami lehetővé teszi ügyfeleink számára az előszerelt kábelkötegek használatát. A másik szempont a B2CF-be beépített közvetlen PUSH IN csatlakozómechanizmus, és ügyfeleink számára jobb megoldást jelent, mint a régi húzórugós megoldás. Ügyfeleink megerősítik ezt.
A kis felületen megvalósított nagy érintkezősűrűség és az akár 1,5 mm²-es, érvéghüvelyes vezetők nagy csatlakozási keresztmetszete egy másik ok. Eszközeink egyre kisebbek és kisebbe lesznek, egyidejűleg több és több funkciót kell nyújtaniuk. A B2CF megoldja ezt a látszólagos ellentmondást.
Mennyire fontos a jelölés az Önök számára?
Broszeit: Kiemelt fontosságú! Az olvashatóság nagyon fontos a számunkra. Nagyon tetszik az a mód, ahogy a Weidmüller továbbfejlesztette a hüvelyes érintkezősor címkézését, mégpedig egy nagyobb, előlapi címkézési területtel. Az összes csatlakozópont igen jól olvasható, fehér alapon feketével nyomtatott címkézésével így már elértük, hogy minden szerelési pozíció egyértelműen azonosítható.
Jakab András
Szegmensmenedzser - készülékgyártók, Villamosmérnök
