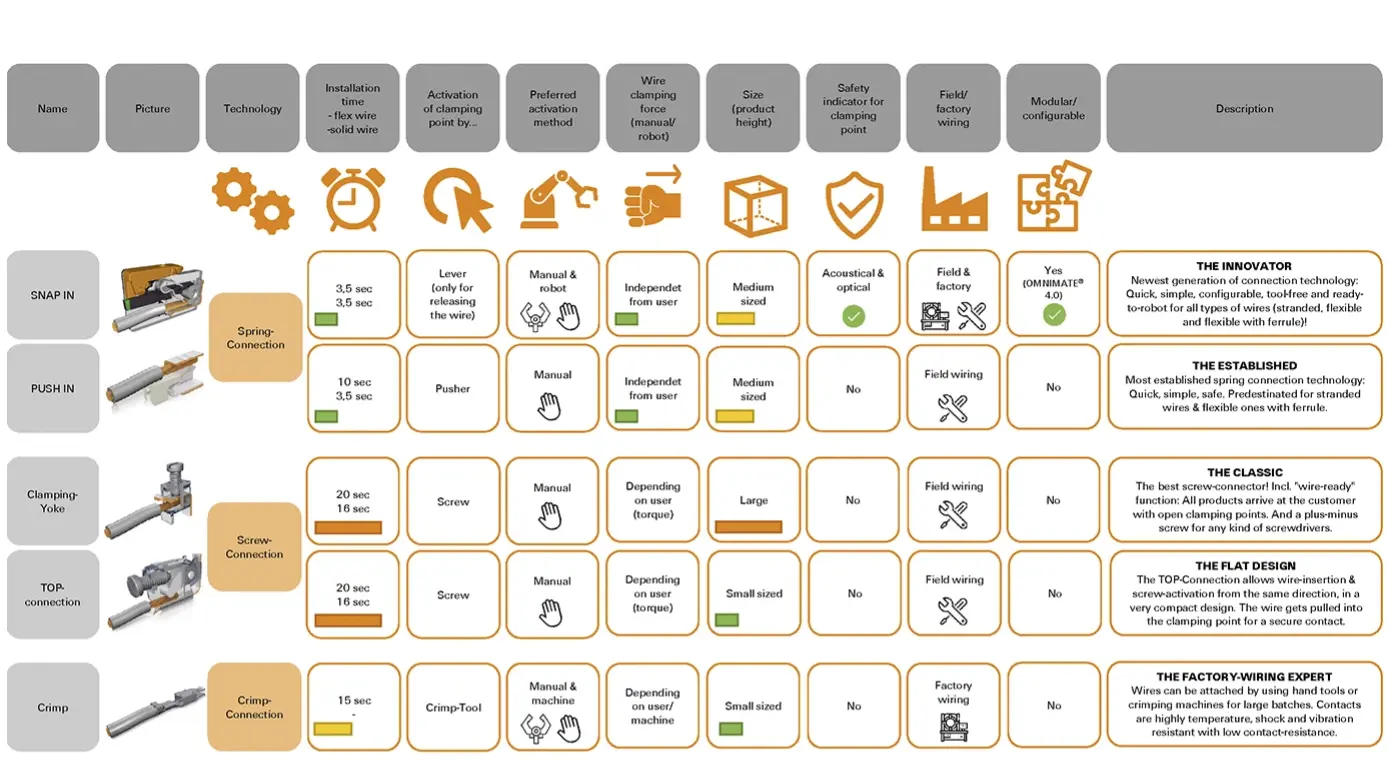

A megbízható és biztonságos villamos szerelvény alapvetően fontos. A vezetékcsatlakozások fontos szempontot jelentenek a tartós és hatékony villamos csatlakozások biztosításában. Átfogó termékválasztékunkba olyan NYÁK sorkapocsblokkok és NYÁK dugaszcsatlakozók tartoznak, amelyek megbízható csatlakozásokat biztosítanak az alkalmazások széles körében. Innovatív csatlakozástechnikák, például a SNAP-IN, PUSH-IN rugós csatlakozástechnika és húzókengyeles sorkapocs révén olyan megoldásokat kínálunk, amelyek az egyszerűséget, a sebességet és a biztonságot ötvözik.
Az egyedülálló „egérfogó-elv” alkalmazása révén a SNAP-IN csatlakozás rekordidő alatt kialakítható. A kezelés olyan egyszerű, mint maga az elv: A lecsupaszított vezetéket közvetlenül egy nyitott csatlakozási pontba kell dugaszolni, és egy kattintással a snap-in csatlakozás a helyére kattan. Visszafelé ugyanilyen gyors az eljárás: nyomja meg a tolókart, és a csatlakozási pont újra megnyílik.
Felhasználói előnyök
Alkalmazási terület
Az innovatív, univerzális csatlakozó bármilyen típusú alkalmazáshoz. A manuális és a teljesen automatizált huzalozási folyamatoknál egyaránt megbízhatóan csatlakoztathatóak a különböző típusú vezetékek, érvéghüvelyekkel és azok nélkül is.
Ez egy YouTube-videó. A videóra kattintva Ön elfogadja a Google/YouTube adatvédelmi szabályzatát és felhasználási feltételeit . Ön elfogadja a mi Adatvédelmi szabályzatunkat is.
SNAP IN - A leggyorsabb és legbiztonságosabb csatlakozástechnológia a piacon Megmutatjuk Önnek a Weidmüller által fejlesztett új csatlakozási megoldás számos előnyét. Egyszerű. Gyors. Biztonságos. Robotizálásra kész. SNAP IN – Csatlakozzon a jövőhöz!

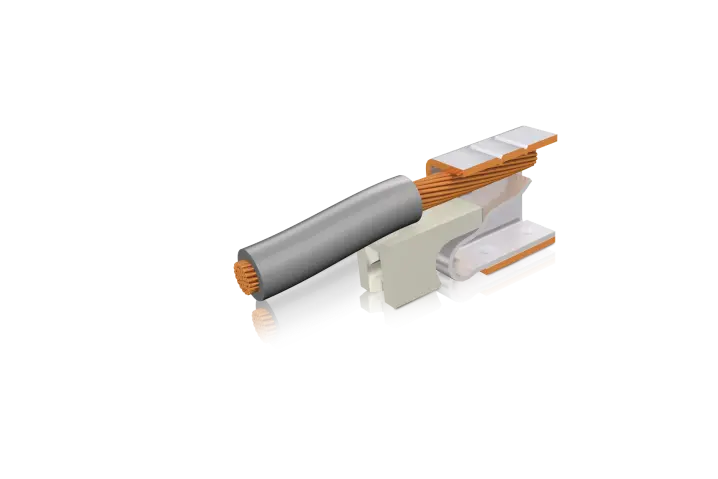

A közvetlen dugaszolású technológia a leggyorsabb vezetékezést teszi lehetővé
A csupaszított, vagy előkészített vezetéket egyszerűen ütközésig be kell dugni a csatlakozópontba, és ezzel már létre is jött a csatlakozás. A kioldókarra csak flexibilis vezetékeknél vagy a csatlakozás bontásához van szükség. A rozsdamentes acélból készült rugó nagy érintkezőerőt alakít ki a vezeték és az ónozott rézből készült gyűjtősín között. A rozsdamentes acél ketrecház megelőzi a lerakódást az érintkezési területen. A befogási erő csökkenésének megelőzése érdekében szándékosan nem használtunk műanyag alkatrészeket.
Felhasználói előnyök
Alkalmazási terület
A legjobb választás a terepi munkához – gyors vezetékezés, kis méret és intuitív használat, még az erős rezgésnek kitett környezetekben is.

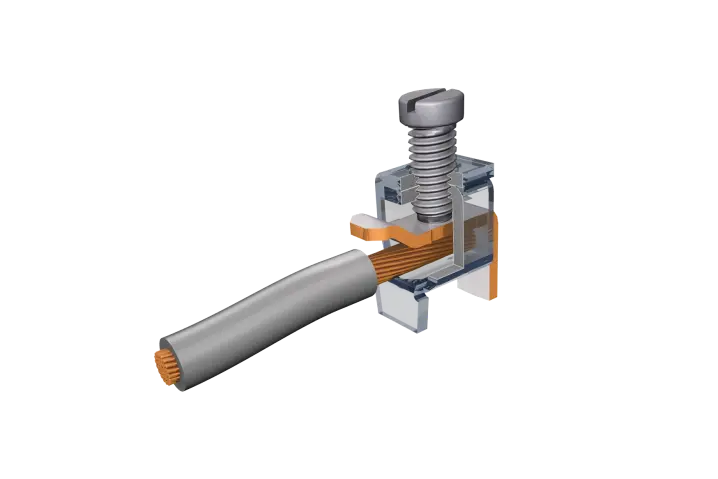

A világ legnépszerűbb csavaros csatlakozása
A préseléssel és hajlítással előállított acél húzókengyel rezgésálló kengyeles csatlakozást garantál. Amikor a kengyel rugója megfeszül, a húzókengyel menetes részén ellenerő keletkezik, ami megakadályozza a csatlakozás véletlen meglazulását. Mivel a csavar menete ferde síkon helyezkedik el, erőnövekedés következik be, így rendkívül hatékony befogóerő jön létre. A Weidmüller a stabilitás és a biztonság növeléséhez optimális korrózióvédettségű edzett acélt, az érintkezési területen pedig a jó elektromos vezetőképesség érdekében rézötvözeteket használ.
Felhasználói előnyök
Alkalmazási terület
Közkedvelt csatlakoztatási megoldás ipari környezetekben, ahol még szélsőséges körülmények között is szigorú megbízhatósági követelményeknek kell megfelelni.

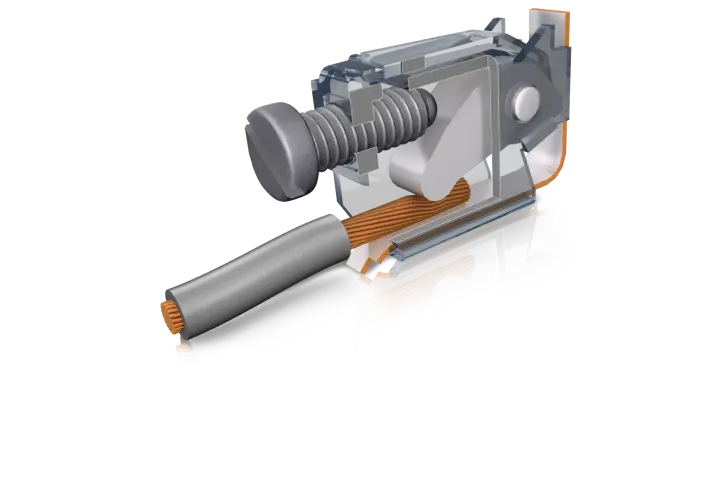

A csavar és a vezetékbevezetés iránya akár azonos is lehet
A csatlakozó a lehető legnagyobb egységsűrűséget teszi lehetővé a kapocsterületen. A „húzóhatás” gondoskodik a csatlakoztatott vezeték befogási pontba való behúzásáról, így a létesített csatlakozás biztonsága garantált.
Felhasználói előnyök
Alkalmazási terület
A házkialakításra vagy a szerelésre vonatkozó olyan követelmények (például NYÁK-helyek), amelyek miatt nincs elegendő hely ahhoz, hogy a csavarhoz 90 fokos irányból hozzáférjünk.

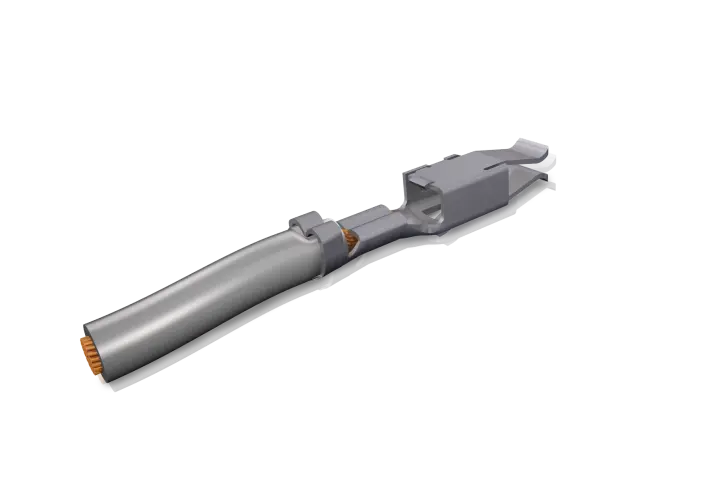

Megfizethető megoldás, amely nagy léptékű munkákhoz is alkalmas
A sajtolható érintkezők a manuális használat mellett krimpelőgépekkel is felhelyezhetők, ha nagy tételek előállítására van szükség. Az érintkezőket ezután elég rögzíteni a kapott házba. A teljesen automatizált feldolgozáshoz szalagos kiszerelésű sajtolható érintkezők is kaphatók.
Felhasználói előnyök
Alkalmazási terület
Olyan alkalmazások, amelyekben a tényleges helyszíni vezetékezés mellett teljesen automatikus és üzemspecifikus feldolgozási lépésekre is szükség van. Erős rezgésnek vagy hőmérséklet-ingadozásnak kitett környezetekben végzett munkák.

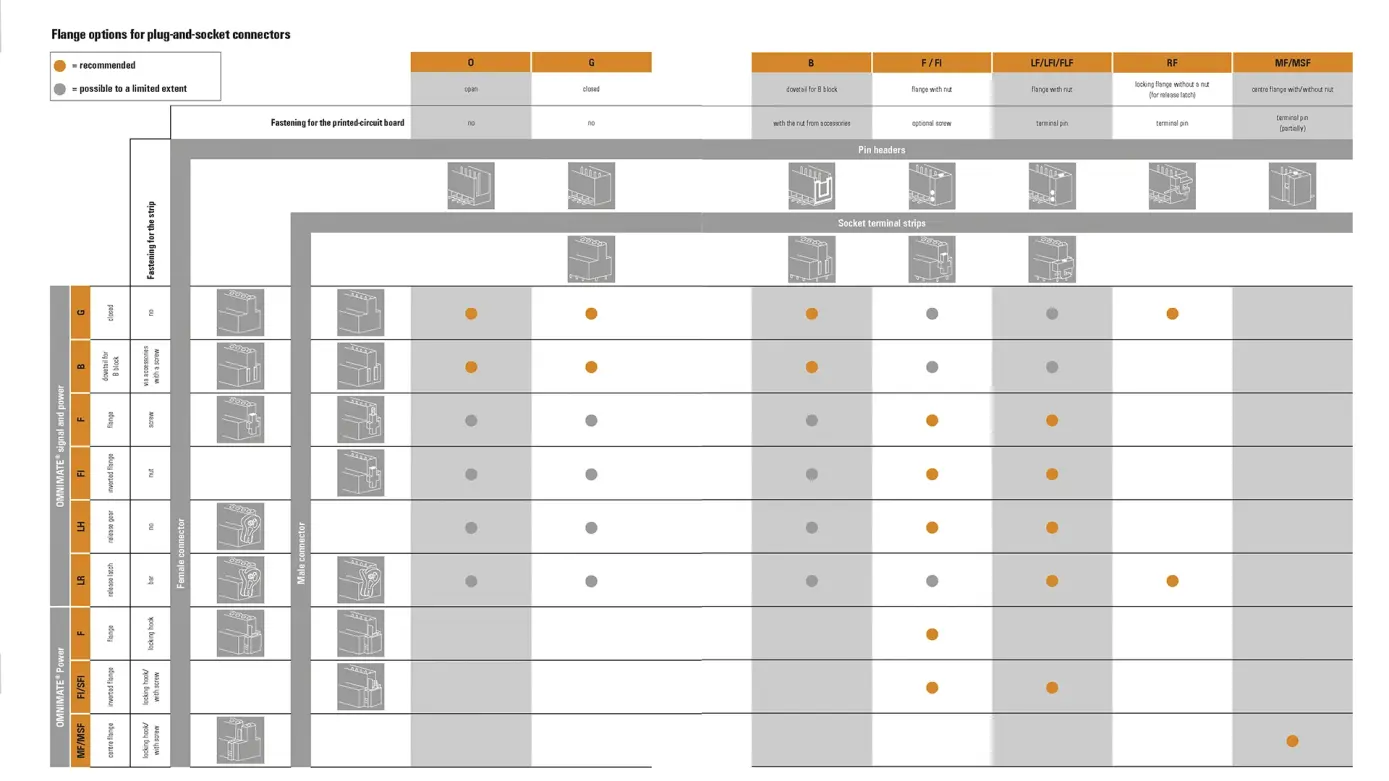

Minden egyes új szerkezeti kialakítás specifikus komponenseket igényel az optimális eredmények elérése érdekében. Papa és mama csatlakozóink különböző követelményeket elégítenek ki NYÁK-okon és készülékházakban. Emellett olyan jellemzőket kínálnak, amelyek nagyobb biztonságot és kényelmet adnak telepítés során. A kiváló minőségű komponensek és a bonyolult szerkezeti kialakítások együttese teljesíti az Ön alkalmazásainak követelményeit, valamint javítja a felhasználóbarát működést és biztonságot.
Nálunk azonban garantáltan megtalálja az aktuális projekthez legalkalmasabb csatlakozókat.
A legegyszerűbb csatlakozóváltozatnak nincsenek oldalfalai. A nyitott változatokat pólusveszteség nélkül lehet egymás után elhelyezni (a végük egymáshoz illeszthető). Ezért két darab kétpólusú csatlakozóból egy négypólusút lehet létrehozni a nyomtatott áramköri lapon. Ez a megoldás rugalmas tervezést tesz lehetővé, ha nagyszámú pólust kell elhelyezni a nyomtatott áramköri lapon.
A zárt kialakítás célja, hogy megakadályozza a dugasz helytelen csatlakoztatását, valamint védje a komponenst a portól. Ideálisan alkalmas a helytelen dugaszolás megelőzésére.
A hagyományos csavaros változatban minden peremes aljzaton egy anya van, a peremes dugaszolható ellendarab csavarja számára.
Ha a csatlakozókat és a dugaszokat kioldóretesszel szeretné összekapcsolni, és nem szeretne csavaros rögzítést használni, akkor ez a legjobb megoldás. A felpattintható peremes aljzaton található a dugasz reteszelőhorga, amelynek alakja garantálja a biztos rögzítést, és később könnyen kioldható.
Az OMNIMATE® Power egyes terméksorozataiban a hagyományos peremes változatok mellett (amelynél a perem a tű és a hüvely jobb és bal oldalán helyezkedik el), innovatív középső peremes, reteszelőhorgos mechanizmussal ellátott aljzatokat is kínálunk. Ez az okos megoldás egyszerűen és biztonságosan kezelhető. A tűs és a hüvelyes csatlakozó fél kézzel, biztonságosan rögzíthető és bontható. Opcióként olyan kialakítás is kérhető, amelynél a felpattintható peremes aljzat a csatlakozódugaszban található extra anyával rácsavarozható a dugaszra. Forrasztótüskével ellátott változatok is kaphatók, amelyek még hatékonyabb rögzítést tesznek lehetővé az áramköri lapon.
A nagyobb mechanikai stabilitás érdekében a peremes aljzatos csatlakozót csavarral is rögzítheti a nyomtatott áramkörre. Az áramköri lapon külön furat szükséges a csavarok számára.
Forrasztható peremes aljzat a csavar helyett. A nagyobb mechanikai stabilitás érdekében a nyomtatott áramköri lap peremes oldalán egy forrasztótüske található. Ezt a forrasztási eljárás során egyszerűen lehet forrasztani. További csavaros csatlakozásra nincs szükség.
A szabványos változat – peremes aljzat vagy reteszelés nélkül. A bontáshoz egyszerűen ki kell húzni a dugaszt. A legtöbb termékcsaládban a dugaszokat egymás mellé lehet dugaszolni, pólusveszteség nélkül.
A jobbról és balról nézve fecskefark alakú változat zárt kialakítású, és szükség esetén további rögzítőblokkokat (peremes aljzatokat) lehet beleépíteni. Kis ráfordítással így zárt, ugyanakkor peremes aljzattal is ellátott változatok is kialakíthatók.
A peremes aljzatos dugaszok mindkét végén csavar található. Ezek a peremes aljzatnak és az anyának köszönhetően biztonságosan az ellenoldali csatlakozóhoz rögzítik a dugaszt. Ez a kialakítás biztonságosabb, hiszen a dugaszt garantáltan nem lehet véletlenül kihúzni. Az OMNIMATE Power termékcsaládunkban egy reteszelőhorog gondoskodik a biztonságos rögzítésről. A csavart is lehet rögzítési célra használni. A dugasz és a hüvelyes aljzat rögzítését egyszerűen, a két oldalt megnyomásával meg lehet szüntetni.

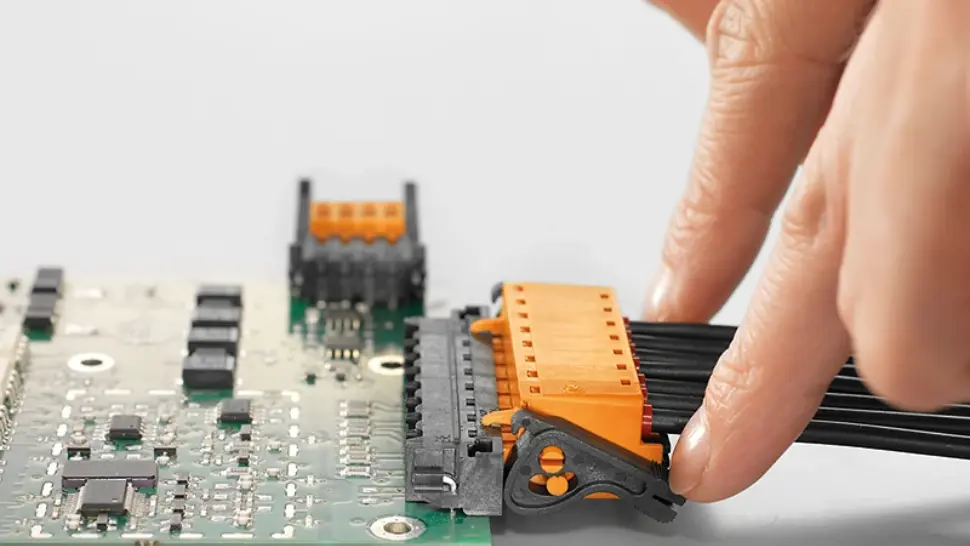

A dugasz jobb és bal oldalán egy kar van, amelyet csavarhúzóval vagy ujjal megnyomva könnyen lehet mozgatni. A dugasz és az aljzat egy pattintással automatikusan egymáshoz rögzíthető. A zárómechanizmusnak köszönhetően a dugaszt nem lehet tévedésből kihúzni. A húzóerő nagyobb, különösen a nagy pólusszámú csatlakozók esetében. Azonban a kioldóretesszel egyszerűen szét lehet választani a dugaszt a peremes aljzatos csatlakozóról vagy a házról, ráadásul ehhez a vezetékeket sem kell meghúzni. A dugaszt csak akkor lehet lehúzni az aljzatról, ha kézzel kioldjuk a kioldóreteszt.
Az OMNIMATE® Power egyes terméksorozataiban a hagyományos peremes változatok mellett (amelynél a perem a tű és a hüvely jobb és bal oldalán helyezkedik el), innovatív középső peremes aljzatokat is kínálunk. Ez az okos megoldás egyszerűen és biztonságosan kezelhető. A tűs és a hüvelyes csatlakozó fél kézzel, biztonságosan rögzíthető és bontható. A komponensek rögzítéséhez elég egyszerűen egymáshoz reteszelni őket, vagy ha nagyobb biztonságra van szükség, a reteszelőhorgon egy csavart is átvezethet.
